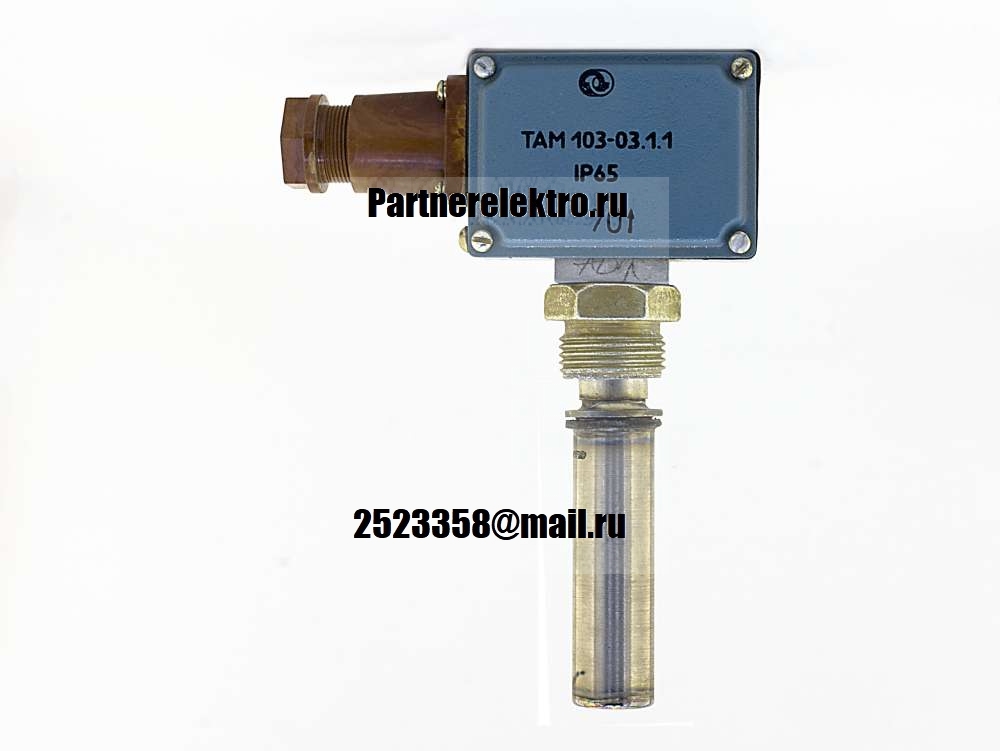

Манометрический датчик-реле температуры ТАМ-103 (термореле) предназначен для автоматического управления холодильными и нагревательными установками, в том числе работающими на ходу, путем замыкания или размыкания электрической цепи управления при изменении температуры контролируемой среды. Тип датчика-реле температуры ТАМ-103: недистанционный, ввертный, бесшкальный.
Датчики-реле температуры ТАМ-103 пригодны для эксплуатации во всех макроклиматических районах на суше и на море, кроме машинных котельных отделений и открытой палубы судов. Одобрены Российским Морским Регистром Судоходства, сертифицированы Регистром Ллойда (Великобритания).
Контролируемые среды: воздух, хладоны, масла, пресная вода, аммиак, морская вода (с защитным кожухом) и другие среды, неагрессивные к материалу термосистемы (нержавеющая сталь).
Термореле ТАМ103 поставляется настроенным на необходимую фиксированную температуру (уставку), от -50 до +170°С.
Термостаты — датчики-реле температуры ТАМ-103 отличаются высокой устойчивостью к динамическим нагрузкам (вибрация, удары, тряска, наклоны), защищенностью от воздействия пыли и влаги.
Технические характеристики датчиков-реле температуры ТАМ-103
Электрическое подсоединение — соединитель или сальниковый ввод.
Пылеводозащита корпуса IP65.
Контролируемые среды: воздух, хладоны, масла, пресная вода, аммиак, морская вода (с защитным кожухом) и другие среды, неагрессивные к материалу термосистемы (нержавеющая сталь).
Давление контролируемой среды до 4МПа, для приборов без кожуха, и до 0,5МПа для приборов с кожухом.
Коммутируемая нагрузка: минимальная 20 В·А — переменный ток (напряжение от 127 до 440 В, ток от 0,13 до 6 А, частота 50(60) Гц); до 60 Вт — постоянный ток (напряжение от 24 до 220 В, минимальный ток 0,1 А).
Исполнения, модификации и диапазоны измерения датчиков-реле температуры ТАМ-103
Датчики-реле температуры ТАМ-103 бесшкальные, поставляются настроенными на требуемую фиксированную температуру (уставку), выбираемую из ряда:
-25,+25,+30,+35,+40,+45,+55,+62,+65,+67,+70,+72,+75,+80,+84,+90,+95,+97,+99,+105, +110,+130,+160°С.
Возможна перенастройка на объекте в пределах уставок.
Основная погрешность уставки, не более +-1,5 °С.
Приборы изготавливаются с зоной возврата, направленной как в сторону повышения (относительно уставки) температуры контролируемой среды, так и в сторону понижения.
Условное обозначение модификации датчика-реле температуры (термореле) |
Пределы уставок, °С |
Предельные значения температуры контролируемой среды, °С |
Способ подсоединения электрического кабеля |
Наличие защитного кожуха |
ТАМ-103-01.1.1
ТАМ-103-01.1.2
ТАМ-103-01.2.1
ТАМ-103-01.2.2
|
-50 … +50 |
+80 |
сальниковый ввод |
есть
нет
|
соединитель |
есть
нет
|
ТАМ-103-02.1.1
ТАМ-103-02.1.2
ТАМ-103-02.2.1
ТАМ-103-02.2.2
|
-30 …+70 |
+100 |
сальниковый ввод |
есть
нет
|
соединитель |
есть
нет
|
ТАМ-103-03.1.1
ТАМ-103-03.1.2
ТАМ-103-03.2.1
ТАМ-103-03.2.2
|
0…+100 |
+130 |
сальниковый ввод |
есть
нет
|
соединитель |
есть
нет
|
ТАМ-103-04.1.1
ТАМ-103-04.1.2
ТАМ-103-04.2.1
ТАМ-103-04.2.2
|
+70…+170 |
+200 |
сальниковый ввод |
есть
нет
|
соединитель |
есть
нет
|
Форма записи обозначения при заказе датчиков-реле температуры ТАМ-103
При заказе датчика-реле температуры ТАМ-103 указываются: наименование, условное обозначение прибора (согласно таблице), направление зоны возврата относительно уставки (в сторону повышения — ^ , в сторону понижения — v ), значение уставки, обозначение технических условий.
Пример заказа датчика ТАМ103-02.2.2 с направлением зоны возврата в сторону понижения, с уставкой 30 °С:
Датчик-реле температуры ТАМ-10З-02.2.2 v 30, ТУ 25-7301.0034-88.
Опции, дополнительная комплектация и аксессуары для манометрических датчиков-реле температуры ТАМ-103
— Защитная гильза из нержавеющей стали (Рраб до 25МПа(250Бар), диаметр 12, 14мм, штуцер G1/2 или М20х1,5).
— Фланец торцевой (для тонкостенных и безнапорных систем трубопроводов), материал — латунь.
— Бобышка монтажная прямая (адаптер вварной для толстостенных напорных систем под приварку).
— Кран шаровый полнопроходный (не рекомендуется, т.к. правильнее осуществлять монтаж в защитную гильзу через бобышку).
— Прокладки/уплотнения (медные, фторопластовые, паронитовые, резиновые и др. в зависимости от давления и температуры).
— Теплопередающая паста (гель) для обеспечения нормальной теплопередачи от гильзы к термобаллону.
Возможные ошибки при оформлении заказа на манометрический датчик-реле температуры ТАМ-103 и других термореле
При заказе манометрического датчика-реле ТАМ-103 и других термореле (термостатов) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: измеритель, регистратор, регулятор температуры, термореле, сигнализатор, термометр, термостат и и прочие ошибки в обозначении прибора..
— неправильные обозначения модели и орфографические ошибки: ТАМ103, ТМ-103, TAM-103(латиницей вместо кириллицы) и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: gauge temperature switch TAM-103, thermal switch, thermostat, datchik-rele temperatury tam-103, NFV-103 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на сигнализатор — регулятор температуры ТАМ-103 (термореле, термостат), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Разрешительная и техническая документация на датчики-реле ТАМ-103
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), сертификат, разрешения на применение, паспорт ТАМ-103, техническое описание и руководство по эксплуатации ТАМ-103, описание типа и методика настройки, а также прочая разрешительная и техническая документация.
Подробное техническое описание и руководство по эксплуатации обычно содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие характеристики: диапазон измерений (настройки уставок) и допускаемой погрешности на срабатывание и пр.);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации, степени защиты и устойчивости;
— указание мер безопасности при монтаже и эксплуатации;
— условий хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика настройки и перенастройки диапазонов;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы их устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).
